1.4303 (X4CrNi18-12) karta charakterystyki

AISI 305/308, AFNOR Z5CN18-11FF, BS 305S17/305S19, UNS S30500, JIS305

X4CrNi18-12 jest bardzo dobrze spawalny i dlatego nadaje się do spawanych konstrukcji. Nie należy przekraczać temperatury międzyściegowej wynoszącej 150°C. Nie jest konieczna dodatkowa obróbka cieplna po doprowadzeniu ciepła, które może powodować matowienie.

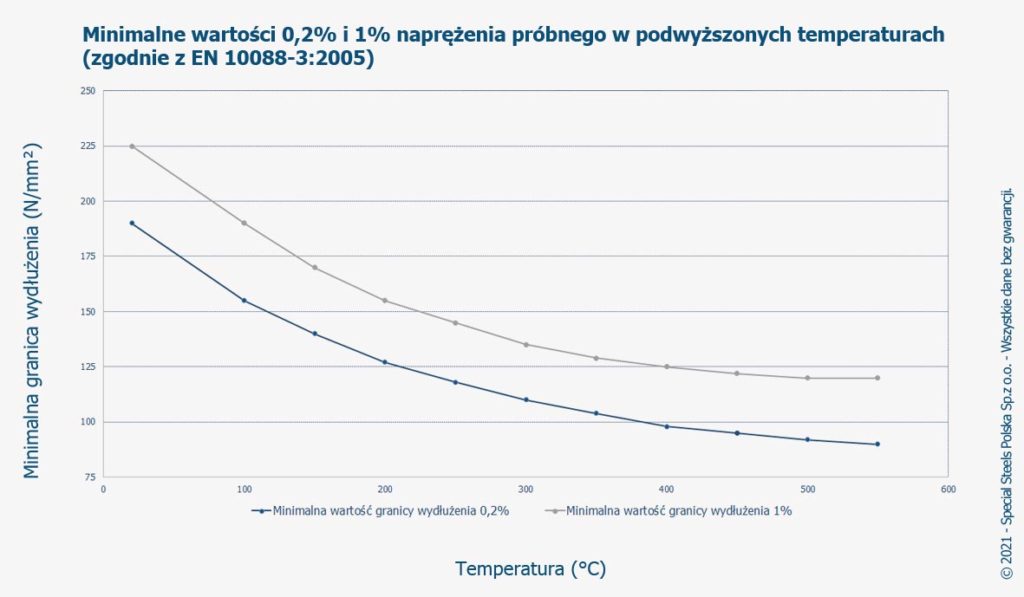

Właściwości mechaniczne
Właściwości zgodnie z atestem 3.1

Szczególne właściwości:
– Możliwość zastosowania w temp. do 600°C
– Wysoka plastyczność na zimno

Właściwości fizyczne w stanie wyżarzonym

Obróbka cieplna (wyżarzanie rozpuszczające)
Stal 1.4303 należy wyżarzać rozpuszczająco w temperaturze 1000-1120 ° C z minimalnym czasem przetrzymywania 1 godziny na 25 mm grubości, a następnie hartować w kąpieli wodnej.

Aby nie pogorszyć właściwości korozyjnych i uniknąć kruchości materiału, należy unikać utrzymujących się temperatur otoczenia 430 – 650 ° C. Ten gatunek stali austenitycznej nie może być utwardzany przez obróbkę cieplną.

Kucie
Stal 1.4303 jest zwykle podgrzewana powoli do temperatur między 1150 ° C -1200 ° C. Kucie odbywa się w temperaturze od 1150 ° C do 900 ° C, a następnie schładza się w powietrzu lub w wodzie, jeśli nie ma ryzyka odkształcenia.

Obróbka mechaniczna
Tendencja do umocnienia podczas obróbki skrawaniem 1.4303 jest nieco ograniczona zwiększoną zawartością niklu i niższą zawartością węgla. Bardziej stabilna struktura austenitu umożliwia tylko prędkości skrawania od 140 do 260 m / min, w zależności od głębokości skrawania i posuwu (0,5 do 0,2 mm / obr). Materiał 1.4303 niekoniecznie nadaje się do obróbki automatycznej.

Obróbka:

formatki cięte piłą, kute, wyżarzone rozpuszczająco, studzone
